A. Pengertian Evaporator

Rotary evaporator (rotovap )merupakan alat laboratorium yang diciptakan untuk menghilangkan pelarut dari sampel dengan cara efisien dan hati-hati. Alat ini menggunakan tekanan rendah untuk menurunkan titik didih pelarut. Dengan demikian, penguapan dapat dilakukan pada suhu lebih rendah, melindungi senyawa yang rentan terhadap panas. Berbeda dari teknik penguapan konvensional, evaporator putar mengintegrasikan vakum, rotasi, serta pemanasan terkontrol guna memaksimalkan efisiensi proses.

Sistem ini dilengkapi komponen utama yang berkoordinasi secara optimal. Labu penguap yang berputar membentuk lapisan tipis sampel, sehingga memperluas luas permukaan untuk percepatan penguapan. Kondensor dari kaca mendinginkan uap pelarut dan mengoleksinya kembali dengan pemulihan tinggi. Evaporator putar skala lab ini kompak dan dioptimalkan untuk aplikasi kecil, tidak seperti evaporator industri yang mengelola volume besar serta laju proses lebih tinggi.

B. Bagian/Komponen Evaporator

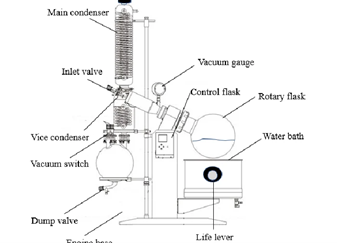

Gambar 1. Mekanisme Rotary Evaporator (Sc : Trends in Coconut Brown Sugar Production – A Review of Health and Future Prospect in the Industry)

Rotary evaporator terdiri dari beberapa komponen utama yang bekerja sama untuk proses penguapan pelarut secara efisien di laboratorium. Komponen-komponen ini memastikan pengoperasian aman dan presisi pada tekanan rendah.

C. Cara Kerja Rotary Evaporator

Prinsip kerja rotary evaporator adalah memisahkan pelarut dari sampel melalui penguapan di bawah tekanan rendah (vakum) dan suhu rendah, dibantu pemutaran labu (rotation) untuk memperluas permukaan penguapan. Pelarut menguap lebih cepat, dikondensasikan oleh kondensor, dan ditampung, menghasilkan ekstrak yang lebih pekat.

Berikut adalah detail komponen dan mekanisme kerjanya:

1. Penurunan Tekanan (Vakum): Pompa vakum mengurangi tekanan udara di dalam sistem, yang menurunkan titik didih pelarut, memungkinkan pelarut menguap pada suhu lebih rendah dari titik didih normalnya.
2. Pemanasan (Water Bath): Labu alas bulat yang berisi sampel direndam dalam penangas air (heating bath) untuk memberikan panas yang terkendali, mempercepat penguapan tanpa merusak sampel yang sensitif panas.
3. Pemutaran (Rotasi): Labu diputar oleh motor, menciptakan lapisan tipis pelarut di dinding labu, meningkatkan luas permukaan, dan mempercepat laju penguapan.
4. Kondensasi (Kondensor): Uap pelarut masuk ke kondensor yang didinginkan oleh sirkulasi air atau chiller, mengubah uap menjadi cair kembali.
5. Penampungan: Pelarut cair yang terkondensasi ditampung dalam labu penampung (receiving flask).

D. Rangkaian Rotary Evaporator dari Brand Being

Evaporator rotary umum digunakan di lingkungan terkait kimia untuk menghilangkan pelarut dari sampel secara efisien dan lembut melalui penguapan di bawah vakum. Evaporator rotary kami memiliki tampilan inovatif dan performa yang stabil.

Selain itu, kami juga menyediakan chiller sirkulasi pendingin, pompa vakum diafragma, serta cold trap yang dapat digunakan bersamaan dengan evaporator rotary.

1. Rotary evaporator

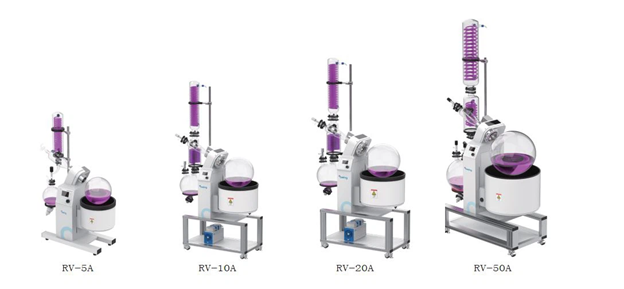

Gambar 2. Sc : BEING –  Rotary Evaporator

Rotary Evaporator BEING memiliki berbagai fitur, di antaranya :

• Desain sederhana untuk pengoperasian satu tangan secara manual atau otomatis.
• Sistem segel PTFE unik yang memberikan ketahanan termal luar biasa, meminimalkan korosi, dan memastikan operasi bebas masalah setiap hari.
• Bak pemanas menawarkan mode pemanasan ganda untuk air dan minyak dengan perlindungan overheating.
• Pengontrol PID memudahkan input parameter dan dilengkapi layar LCD besar untuk tampilan yang mudah dibaca.
• Pengatur vakum tersedia.

Kami juga membahas terkait Rotary Evaporator pada artikel berikut : Mengenal Rotary Evaporator dari Being: Pengertian, Komponen dan Cara Kerja, kindly check!

2. Cooling Recirculating Chiller

Gambar 3. Sc :  Being – Cooling Recirculating Chiller

Alat ini digunakan untuk pengendalian suhu, inkubasi, pengujian material, pengujian korosi, kultur sel, penelitian jaringan, rotary evaporator, serta agitasi orbital berkecepatan variabel untuk memengaruhi pertumbuhan kultur sel.

Dilengkapi dengan berbagai fitur berikut:

• Pengontrol suhu P.I.D memberikan pengendalian suhu yang akurat dan andal.
• Layar LCD besar dan antarmuka yang ramah pengguna.
• Fungsi Preset On/Off.
• Saklar pompa sirkulasi independen untuk memudahkan start/stop siklus.
• Pengatur waktu yang mudah disetel (1 menit hingga 5.999 menit).
• Operasi bebas perawatan dengan permukaan mudah dibersihkan.
• Pemanas dan ruang bak terbuat dari stainless steel tahan korosi.
• Tidak ada sudut di ruang bak, mudah dibersihkan.
• Metode pemanasan yang dirancang unik dapat mencapai hingga 80 °C (seri BR-H).
• Fungsi pengaturan program dengan 7 periode dan 9 langkah per periode, total 63 langkah program (seri BR-H).

Juga dilengkapi dengan sistem keamanan seperti :

• Alarm deviasi suhu.
• Perlindungan arus berlebih.
• Perlindungan suhu berlebih independen yang memenuhi standar internasional DIN 12880.
• Jendela tampilan level cairan, memungkinkan pengamatan intuitif level cairan di tangki.

3. Cooling/Heating Recirculating Chiller

Gambar 4. SC : Being – Cooling/Heating Recirculating Chiller

Anda perlu alat ini untuk pengendalian suhu, inkubasi, pengujian material, pengujian korosi, kultur sel, penelitian jaringan, rotary evaporator, serta agitasi orbital berkecepatan variabel untuk memengaruhi pertumbuhan kultur sel.

Sudah dilengkapi dengan Fitur berikut :

• Pengontrol suhu P.I.D memberikan pengendalian suhu yang akurat dan andal.
• Layar LCD besar dan antarmuka yang mudah digunakan, memudahkan operasi.
• Fungsi Preset On/Off.
• Saklar pompa sirkulasi independen untuk memudahkan pengaktifan/penghentian siklus.
• Pengatur waktu yang mudah disetel (1 menit hingga 5.999 menit).
• Operasi bebas perawatan dengan permukaan mudah dibersihkan.
• Pemanas dan ruang bak terbuat dari stainless steel tahan korosi.
• Tidak ada sudut di ruang bak sehingga mudah dibersihkan.
• Metode pemanasan yang dirancang unik dapat mencapai hingga 80 °C (seri BR-H).
• Fungsi pengaturan program dengan 7 periode dan 9 langkah per periode, total 63 langkah program (seri BR‑H).

Dan juga sudah dilengkapi keamanan :

• Alarm deviasi suhu.
• Perlindungan arus berlebih.
• Perlindungan suhu berlebih independen yang memenuhi persyaratan standar internasional DIN 12880.
• Jendela tampilan level cairan, memungkinkan pengamatan level cairan di tangki secara langsung.

4. Vacuum Pump

Gambar 5. Sc : Being – Vacuum Pump

V seri vacuum pump anticorrosion adalah pompa dua tahap bertipe medium gas, di mana seluruh bagian yang bersentuhan dengan gas tahan korosi, memiliki jangkauan aplikasi yang luas, serta mampu menggantikan pompa sirkulasi air secara penuh.

Cocok untuk industri kimia, farmasi, petrokimia, dan sejenisnya dalam penanganan gas korosif, seperti filtrasi, distilasi vakum, rotary evaporasi, konsentrasi vakum, konsentrasi sentrifugal, ekstraksi fase padat, dan sebagainya.

Dilengkapi berbagai fitur:

• Beberapa polusi, bebas perawatan
  Vacuum pump dapat memulihkan pelarut secara penuh, menghilangkan pencemaran lingkungan dan bahaya terhadap kesehatan pengguna serta orang-orang di sekitarnya dari pelarut organik yang beracun dan berbahaya; bahkan untuk campuran pelarut sekalipun dapat didaur ulang dengan efisiensi tinggi. Pompa ini adalah pompa kering tanpa oli, sehingga laboratorium menjadi lebih bersih dan tenang. Pengguna tidak perlu membersihkan rutin, ganti pelumas, atau mengganti air, menjadikan vacuum pump ini benar‑benar bebas perawatan (100% maintenance-free).
• Suara rendah, getaran rendah
  Vacuum pump anticorrosion menggunakan transmisi tenaga dengan penggerak listrik langsung, tanpa komponen transmisi perantara, ditambah karakteristik langkah pendek dan kebisingan rendah, sehingga tingkat kebisingan produk dapat dipertahankan di bawah 70 dB.
• Proteksi overheating
  Seluruh seri V sudah dilengkapi sakelar proteksi suhu. Apabila suhu tubuh mesin terlalu tinggi, pompa akan mati secara otomatis, menunggu suhu mendingin kembali sebelum menyala lagi, sehingga menjamin kestabilan dan keamanan sistem selama operasi.

Untuk pertanyaan produk dan stock lebih lanjut dapat menghubungi kami PT. Indogen melalui email sales.indogen@gmail.com atau melalui WhatsApp pada link berikut https://wa.me/6281293185185

Artikel terkait lainnya : Webinar-Workshop: Studi In Vivo Pada Riset Bahan Alam

Referensi :

1. Trends in Coconut Brown Sugar Production – A Review of Health and Future Prospect in the Industry
2. Rotary Evaporator Design And Equipment Performance To Increase The Concentration Of Moringa Leaf Extract
